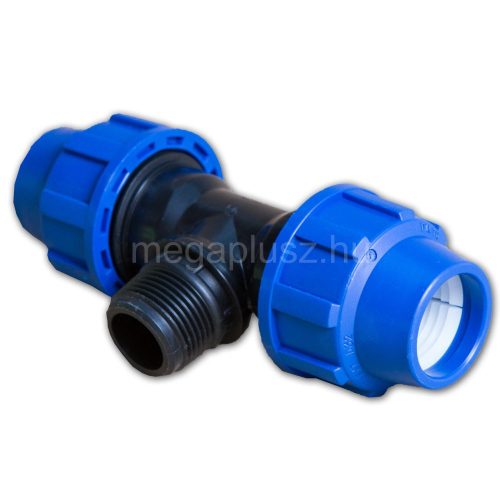

KPE T idom külső menettel

KPE T idom külső menettel

Poliext által gyártott magyar és minőségi termék. KPE és PE csövekhez egyaránt használható!

Sapka Kék polipropilén (PP-B)
Roppanó gyűrű Poliacetál (POM)
Leszorító gyűrű Fekete polipropilén (PP-B)
Tömítő gyűrű NBR, EPDM
Idomtest Fekete polipropilén (PP-B)
Fém gyűrű (csak belső menetes idomoknál) Horganyzott acél
Névleges nyomásállóság 10 - 16bar
Kedvencekhez
Ajánlom
Összehasonlítás
Kérdés a termékről
Részletek
Hasonló termékek
Adatok
Vélemények
Részletek

KPE IDOM SZERELÉSI ÚTMUTATÓ DN 50-110 PN 16BAR

FONTOS:

  • a csővéget sorjamentesíteni, illetve kúposítani kell
  • 50 mm átmérő felett a sapka felcsavarásához szerszámot kell használni. A sapkát a következő nyomatékkal kell meghúzni: D50 - 30 Nm, D63 – 35 Nm, D75 – 40 Nm, D90-110 – 50 Nm.
  • A jól felcsavart sapka el fogja takarni az utolsó menetet is.
  • a KPE idom menetes végére teflonszalagot, vagy teflon zsinórt kell tekerni
  • a menetes részeket teljesen össze kell tekerni (hasznos menethossz)



  1. A sapkát, a roppanó gyűrűt, a leszorító és a tömítőgyűrűt először húzza fel a csőre.
  2. A tömítő és a leszorító gyűrűt, a csővel együtt tolja be az idom testébe, egészen ütközésig. Figyeljen arra, hogy a művelet után a megfelelő helyre kerüljenek.
  3. Helyezze vissza a roppanó gyűrűt az eredeti helyére
  4. Csavarja vissza és húzza meg a sapkát
Hasonló termékek
Adatok
KPE vagy PE
KPE
Idom típus
T idom külső menettel
Cikkszám
TKK
